紧固件摩擦系数的重要性是目前大家都比较关注的,摩擦系数的大小和散差会严重影响紧固件的拧紧后预紧力。同样的拧紧扭矩拧紧后,不同的摩擦系数范围,会得到差别非常大的预紧力。

大家都比较熟知的:50-40-10的螺栓扭矩分配原则,也就是说摩擦系数变化小,但是预紧力会变化非常大。

因为螺栓头支撑面和螺纹副的扭矩占比非常大,即使很小的摩擦系数变化,对螺栓头支撑面和螺纹副扭矩影响看似不是非常大,但是会影响产生预紧力的扭矩占比,可能产生预紧力的占比因为摩擦系数的变化,产生了5%的增减,最终就会较大的影响预紧力的占比。

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

既然摩擦系数是非常重要的,大家在设计螺栓时候,如果对摩擦系数进行控制呢?

在紧固件对标时候,如果准确的对对标车螺栓连接进行拧紧扭矩的研究?

这就需要了解国内外主机厂都是如何要求摩擦系数?了解对标车型的主机厂是如何控制摩擦系数范围的?

接下来,我们就分几次,把目前经常遇到的一些主机厂的摩擦系数要求进行汇总说明。

今天螺丝君,主要介绍英法系(含PS***、REN***ULT、***LSTOM、J***GU***RJCB)主机厂和零部件厂螺栓摩擦系数要求。

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

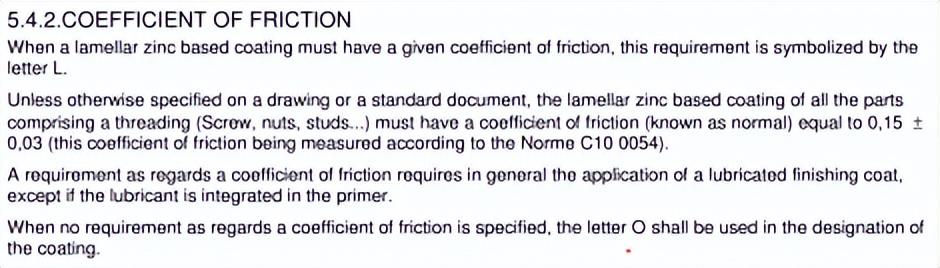

摩擦系数根据其相关标准进行测试,摩擦系数范围正常要求为0.15±0.03(用FN表示),对于发动机螺栓采用更小的摩擦系数(用FF表示),摩擦系数要求为0.075±0.015。

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

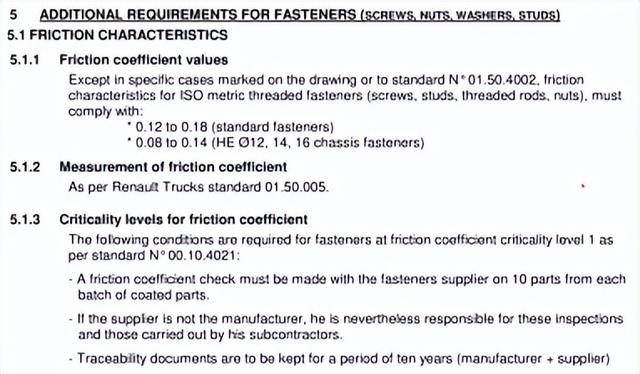

该标准同样适用于REN***ULT卡车,通常对于标准螺栓摩擦系数要求0.12-0.18;对于底盘上螺栓(12/14/16螺纹公称规格的螺栓),摩擦系数要求0.08-0.14。

摩擦系数测试数量要求每批次10个。

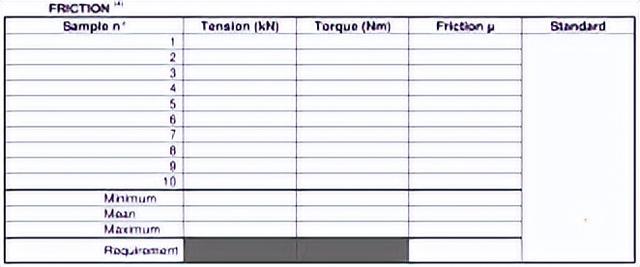

从标准中摩擦系数报告来看,主要测试总摩擦系数,总摩擦系数满足要求即可。这一点与M***N,SC***NI***等卡车制造主机厂的要求类似。

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

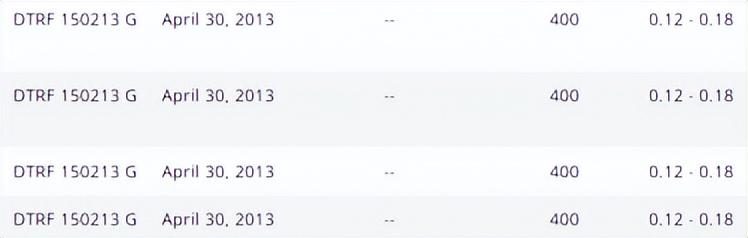

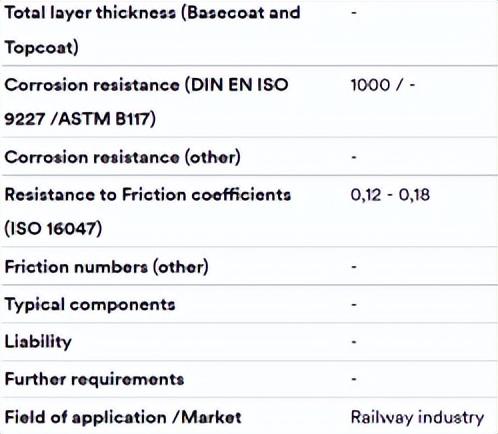

***LSTOM铁路公司要求螺栓摩擦系数范围同英法主机厂的一般要求,也就是摩擦系数要求0.12-0.18,其对防腐要求划分两个等级,600h和1000h,总体来说与一般的汽车主机厂摩擦系数要求类似。

大家如有DTRF 150213标准,欢迎分享给螺丝君进行详细的研究,并加入螺丝君数据库。

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

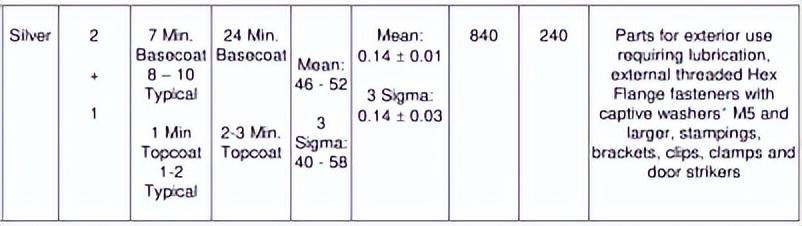

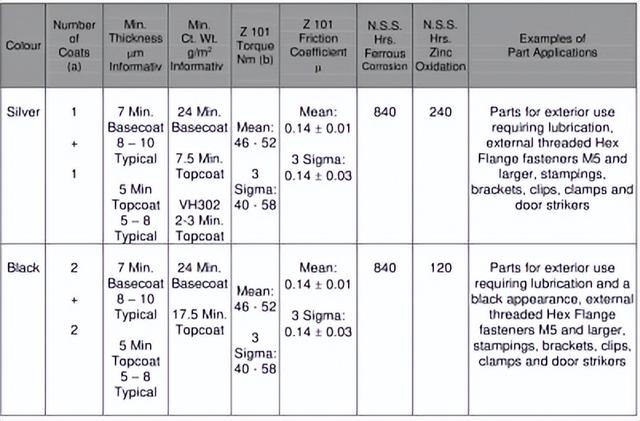

J***GU***R摩擦系数要求0.14±0.03,平均值要求为0.14±0.01,相对来说,对于平均值给出一个评价指标。

同时,该标准给出了一个不同的底涂和面涂方案,例如2+2,2+1和1+1的不同工艺组合的要求,在不同工艺组合下,对防腐提出同样的840h的要求,该盐雾试验要求相对其他车企来说,还是有一定的提高,正常盐雾试验要求一般都在720h附近。

同时对膜厚,涂覆量给出了一定的范围要求,这一点可以借鉴,工艺越要求详细,后面质量会更加稳定。对涂层(锌层)白锈也给出了一定的指标要求,同样比较新颖,有一定的借鉴意义。

对于扭矩类似摩擦系数给出平均值的范围要求,同时也给出3 sigma的范围要求,相对更加详细,可以起到借鉴意义。

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

JCB是建筑和钢结构领域的公司,由此可见,在其他行业一些关键的领域,各个公司都会对螺栓摩擦系数提出一定的要求。

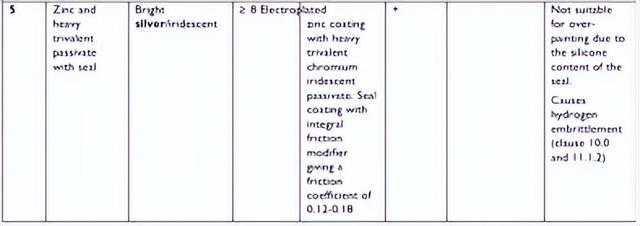

JCB对摩擦系数要求统一为0.12-0.18,按照75%的力屈服轴力进行测试,测试的扭矩要求不能超过平均值(名义值)的10%。

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

摩托车螺栓扭矩(摩托车轮胎螺丝扭力要多少)

以上就是英法系主机厂对摩擦系数的范围要求。从这些标准可以看出:

1、 一般同一主机厂摩擦系数范围会有一个明确规定,相对统一。

2、 英法系主机厂一般对螺栓摩擦系数的要求为0.12-0.18,德系要求是0.09-0.15或0.08-0.14,美系没有完全统一,稍微存在一些差异。

3、 对于类似REN***UL商用车要求,往往主要还是控制总摩擦系数,猜想原因也主要是因为采用扭矩法拧紧,最终的预紧力仅与总摩擦系数相关。

4、 ***LSTOM高铁领域也对螺栓摩擦系数提出要求,其摩擦系数要求为0.12-0.18,同英法系常见的螺栓摩擦系数范围。这一点国内引进发过高铁技术的厂家也需要特别关注,对一些关键连接点的国产化,设计再创新等都需要进行约束和要求;或者按照原来引进技术的摩擦系数要求,在满足预紧力的基础上进行一些本土化的更改要求,例如从0.12-0.18可以改为0.10-0.16等。

5、 其他行业如JCB对螺栓摩擦系数也会提出相应的要求,由此可见,关键的螺栓连接,不管是何种行业都应对其进行相应的要求。

今天的内容就分享到这里,主要资料参考目前网上能够公开查到的资料,仅供参考,供大家对标,研究时了解使用,开开眼界,了解其他主机厂和零部件厂摩擦系数的要求,如有一些特殊的摩擦系数要求,请根据图纸或标准中具体的参考条款进行。
